3D Bewehrungsplanung

In den 1990 begann eine Umstellung in den Ingenieurbüros im Erstellen von Schal-und Bewehrungsplänen.
Das Zeichenbrett wurde durch Zeichnungssoftware ersetzt.

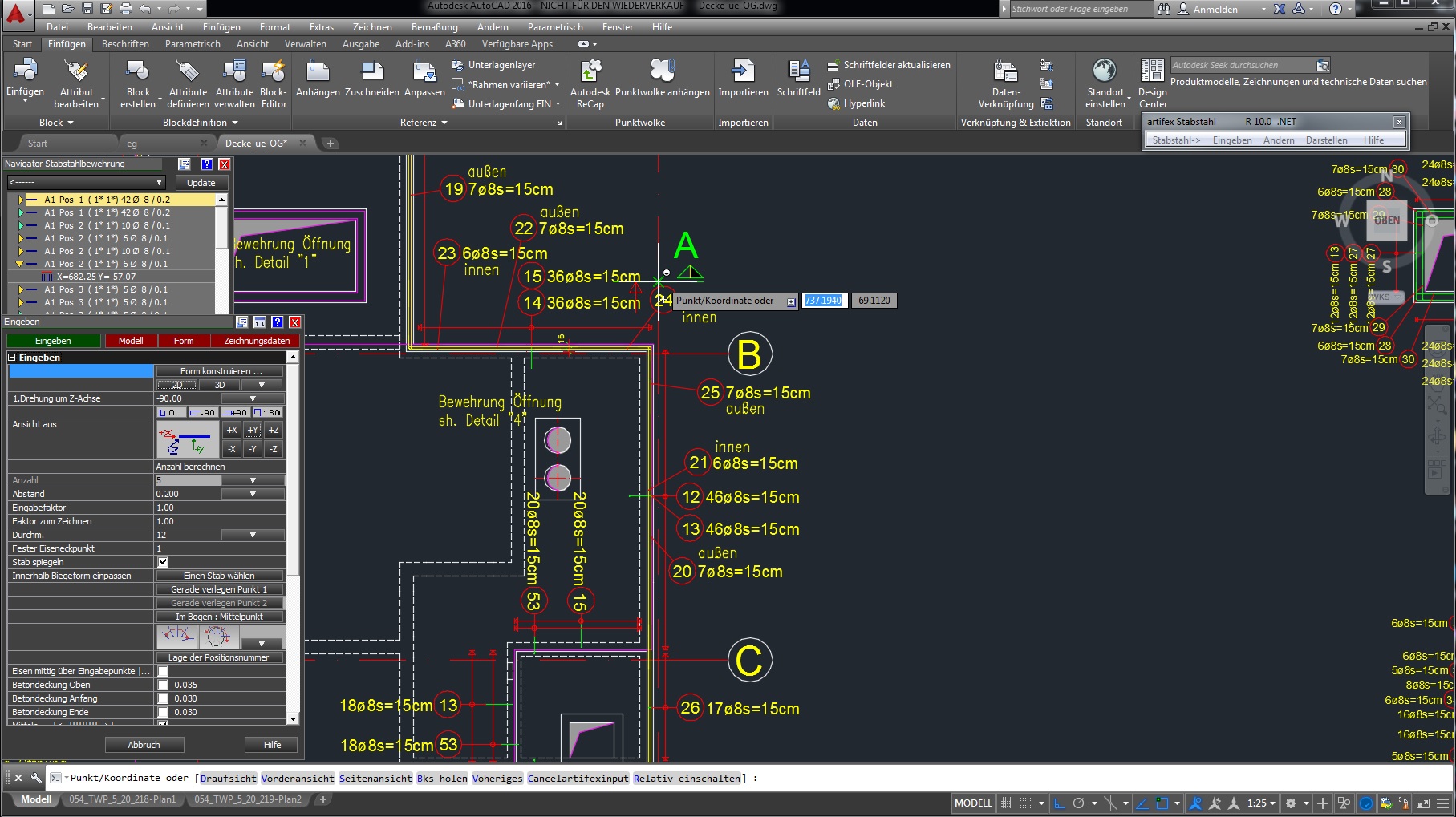

Das CAD-Modul ARTIFEX-Bewehrung ist 1988 unter dem Aspekt entstanden, die beim Bewehrungszeichnen gewohnte Vorgehensweise beizubehalten.
Das Programm unterstützt das Bewehrungszeichnen, indem es die manuelle Zeichenarbeit und die Verwaltung der Positionsnummern übernimmt.
Zudem erstellt es aus den eingegebenen Daten Biege- und Schneideskizzen, sowie die Massenermittlung. (Stahlliste)
Obwohl die Eisen auch in 3D darstellbar waren so konnte man doch keine vollautomatische Schnitte und Ansichten erstellen.

3D Bewehrungsmodell

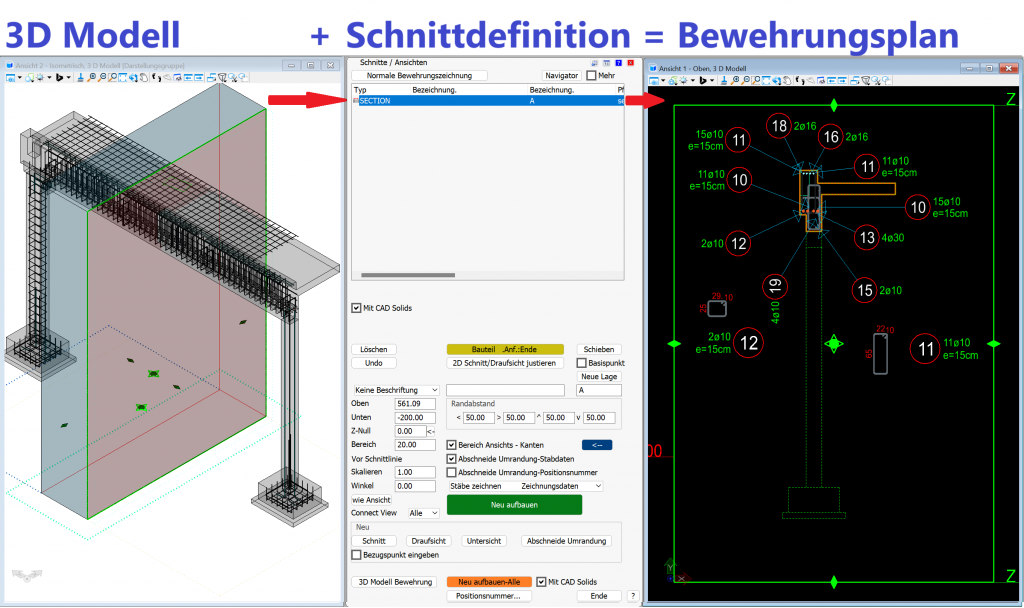

Der nächste große Schritt im computerunterstützen Erstellen von Bewehrungsplänen.  Bei einer 3D Modell Bewehrung gibt es ein globales 3D Bewehrungsmodell.
Hier ist eindeutig die Lage der Bewehrung im 3D-Raum beschrieben. Im Bewehrungsplan werden zur Darstellung aus verschiedenen Ansichtsrichtungen Schnitt, Drauf- und Untersichten erzeugt.
Die Lage einer Darstellung, also der Ort, die Verlegerichtung, die Ansichtsrichtung wird vom Programm dabei aus den Daten der Schnitte und Ansichten zusammen mit den Daten des globalen 3D Bewehrungsmodells berechnet.
Die Vorteile liegen auf der Hand. Ist eine 3D Modellposition einmal eingegeben, so braucht es nur eine Schnitt -Ansichtsdefinition in der Zeichnung und alle Bauteilschnittkanten, Bewehrungen welche in diesem Raum liegen werden automatisch erstellt.
Die 2D Ableitungen kann man sogar in einer anderen Zeichnung erzeugen lassen. Das heißt, man hat eine globale 3D Modellzeichnung mit den Bauteilen und der 3D Bewehrung und Artifex erzeugt automatisch 2D Schal und Bewehrung Zeichnungen.

3D Bewehrung
3D Bewehrung für automatische Schnitte /Ansichten und die BIM Planung

2D und 3D Bewehrung

In Artifex gibt es 2 Arten, wie das Programm diese Bewehrungslogik verwalten kann. 2D oder 3D (die 2.5D Methode erzeugt 3D Bewehrung über eine vereinfachte Eingabe). In einem Plan können beide Methoden gleichzeitig verwendet werden.
Das heißt, man kann „einfache, klare“ Bauteile, oder  immer wieder gleiche Details wie z.B. Türstürze als 2D Bewehrung eingeben und darstellen, und komplexe Bauteile mit der 3D Modell Bewehrung bewehren um dann daraus beliebige Schnitte und Ansichten zu definieren.
Mehr dazu…
